Comprimento da fibra de vidro: por que ele determina o limite de desempenho dos compósitos 2026-09-09

Comprimento da fibra de vidro: por que ele determina o limite de desempenho dos compósitos.

CIÊNCIA DOS MATERIAIS

A mesma formulação de PA66, a mesma carga convencional de fibras curtas de vidro — mas a resistência à tração da peça moldada por injeção é apenas metade da resistência da peça moldada por compressão.

O engenheiro de materiais estava intrigado: se as matérias-primas e o teor de fibras são exatamente os mesmos, por que existe uma diferença tão grande no desempenho?

A resposta está em apenas duas palavras:comprimento da fibra.

Durante a moldagem por injeção, as forças de cisalhamento de alta velocidade dentro da rosca podem quebrar as fibras de vidro em pedaços com um comprimento médio de apenas200–400 μmEm contraste, o processo de moldagem por compressão, mais suave, permite que as fibras de vidro mantenham comprimentos de2–4 mm ou até mais comprido.

O efeito de reforço das fibras de vidro depende fundamentalmente derelação de aspecto da fibra (L/D)Quanto mais comprida a fibra e maior a relação de aspecto, mais eficientemente a tensão pode ser transferida entre a matriz de resina e as fibras, aumentando, em última análise, o limite de resistência do compósito.

PRINCIPAL CONHECIMENTO

O método de processamento corta as fibras.O comprimento da fibra determina o limite de desempenho.

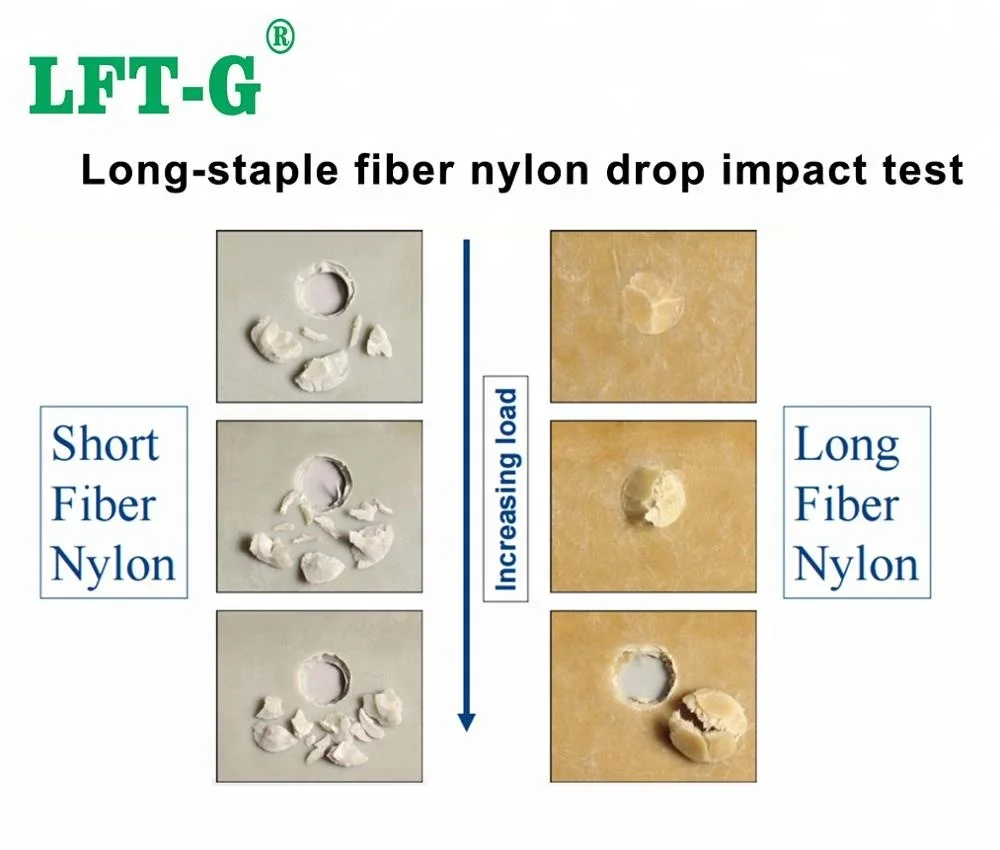

Glass fiber length and reinforcement performance
01
A teoria

Princípios

O Modelo de Kelly-Tyson: A Equação Fundamental por Trás do Reforço com Fibras

Em 1965, Kelly e Tyson propuseram o modelo de arrancamento de fibra única, que desde então se tornou um dos fundamentos teóricos dos materiais compósitos reforçados com fibras. Sua equação central é notavelmente simples:

σc = σm(1 − Vf) + η·η₀·σf·Vf

ondeσcé a resistência do compósito,σmé a força da matriz,Vfé a fração de volume de fibra, eσfé a resistência da fibra.

η — Eficiência de Comprimento

Mede o efeito do comprimento da fibra na transferência de tensão. QuandoL > Lc, η se aproxima de 1. QuandoL , η diminui acentuadamente.

η₀ — Eficiência de orientação

Mede o efeito da orientação das fibras. Para fibras perfeitamente alinhadas, η₀ = 1; para distribuição aleatória no plano, η₀ = 0,375; e para distribuição aleatória tridimensional, η₀ = 0,2.

Significado físico do comprimento crítico da fibra (Lc)

A tensão de cisalhamento na interface fibra-matriz deve atuar ao longo de um comprimento de fibra embutido suficiente para transferir efetivamente a carga da matriz para a fibra.

COMPRIMENTO CRÍTICO DA FIBRA
Lc = σf·d / (2τ)

ondedé o diâmetro da fibra eτé a resistência ao cisalhamento interfacial.

Exemplo de PA66 reforçado com fibra de vidro

σf ≈ 3400 MPa | d ≈ 13 μm | τ ≈ 30 MPa
Lc ≈ 740 μm

  • Comprimento da fibra > 740 μm:Reforço eficaz
  • Comprimento da fibra A eficiência do reforço cai drasticamente.
  • Comprimento da fibra ≈ 200 μm:Muito abaixo do comprimento crítico, resultando em uma redução significativa na eficiência do reforço.

Resistência ao cisalhamento interfacial τ: a variável chave negligenciada

No modelo Kelly-Tyson,τdetermina o comprimento crítico da fibraLcQuanto maior a resistência ao cisalhamento interfacial, menor o comprimento crítico da fibra, permitindo que fibras mais curtas suportem cargas com mais eficácia.

  1. Atrito físico:Encaixe mecânico entre a superfície rugosa da fibra e a matriz polimérica.
  2. Interação química:Interações químicas entre tratamentos de superfície da fibra ou agentes de acoplamento e a matriz polimérica.

Para o PP reforçado com fibra de vidro, por exemplo, o uso dePP-g-MAHPode melhorar significativamente a adesão interfacial e reduzir o comprimento crítico da fibra.

A Armadilha da Proporção de Tela

Muitos especialistas em manipulação concentram-se principalmente emteor de fibra de vidro (em % em peso)enquanto observavacomprimento da fibraEssa é uma das maiores ideias equivocadas sobre plásticos reforçados com fibra.

LEMBRAR
A mesma carga de fibras em peso pode resultar em uma diferença substancial no desempenho mecânico.

A distinção fundamental entreFibra de vidro longa (LGF)eFibra de vidro curta (SGF)Portanto, não se trata simplesmente do teor de fibras, mas da capacidade de manter uma relação de aspecto suficientemente alta das fibras após o processamento.

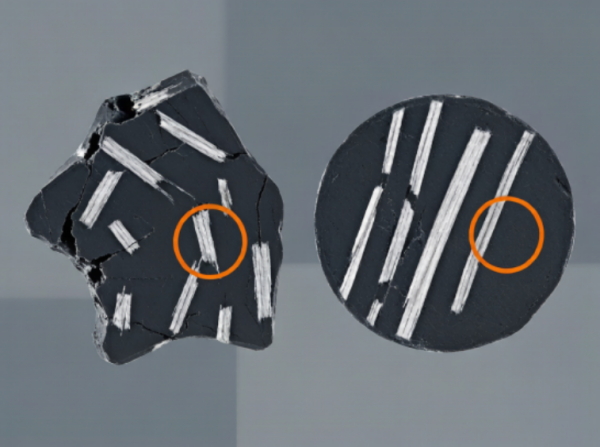

Long glass fiber and short glass fiber reinforcement comparison
02
APLICAÇÃO NO MUNDO REAL

Guia Prático

Comparação de soluções: fibra curta vs. fibra longa vs. fibra contínua

01 / SGF

Moldagem por Injeção

Comprimento da fibra
200–400 μm

L/D
15–30

Resistência à tracção
80–100 MPa
02 / LGF

Moldagem por compressão

Comprimento da fibra
2–6 mm

L/D
150–450

Resistência à tracção
150–200 MPa
03 / CGF

Pultrusão

Comprimento da fibra
Contínuo

L/D
>1.000

Resistência à tracção
250–350 MPa

Recomendações práticas de formulação

1. Sistema de fibra de vidro curtaPeças moldadas por injeção

Componente Dosagem Função
PA66 Componente principal Matriz
Fibra de vidro curta Componente secundário Reforço
Dimensionamento de fibra de vidro compatível com PA Conforme necessário Modificação interfacial
  • Durante a extrusão com rosca dupla, as fibras de vidro devem ser introduzidas através de umalimentador lateralMantenha a velocidade da rosca abaixo de300 rpmpara minimizar a quebra das fibras.
  • Durante a moldagem por injeção, utilize umPortão maior e velocidade de injeção controlada adequadamente.para reduzir a quebra das fibras secundárias.
  • O comprimento da fibra deve ser avaliado.após o processamento, em vez de depender exclusivamente do comprimento inicial da fibra.

2. Sistema de fibra de vidro longaMoldagem por Compressão e LFT

COMPRIMENTO INICIAL DA FIBRA
10–25 mm
COMPRIMENTO RETIDO
2–6 mm
AUMENTO DE CUSTOS
20–30%
  • Comprimento inicial da fibra de vidro:10–25 mm, incorporados por meio de processos de impregnação especializados, tais comoGMT ou LFT-D.
  • O comprimento final da fibra pode ser mantido em aproximadamente2–6 mm.
  • A resistência à tração pode ser substancialmente maior do que a de peças convencionais reforçadas com fibras curtas.
  • Os custos dos materiais podem aumentar em20–30%Porém, a melhoria no desempenho pode compensar significativamente o custo adicional em aplicações estruturais.

3. Seleção do Agente de Acoplamento

Matriz Sistema de acoplamento recomendado Mecanismo
PP / PE PP-g-MAH Melhora a adesão interfacial entre a matriz de poliolefina e a fibra de vidro.
PA / PET Dimensionamento de fibra de vidro compatível com matriz Aumenta a adesão fibra-matriz
Epóxi Epóxi silano Promove a interação química com a matriz epóxi.

Modos de falha comuns

01

Força abaixo do esperado

Confira ocomprimento real da fibraA análise por microscopia eletrônica de varredura (MEV) da superfície de fratura pode revelar quebra excessiva de fibras.

02

Variação entre lotes

Verificar o diâmetro da fibra de vidro, o tratamento da superfície, a velocidade da rosca e a temperatura de processamento.

03

Mais fibras, menos resistência

O excesso de fibras pode causardispersão deficiente e aglomeração, criando pontos de concentração de tensão.

CONCLUSÃO FINAL

Mais fibra não significa automaticamente maior desempenho.

O objetivo real é preservar um comprimento de fibra suficiente e construir uma interface fibra-matriz forte para que as fibras possam suportar a carga de forma eficaz.

PROJETADO PARA DESEMPENHO

Precisa do material reforçado com fibras longas ideal?

Desde PP-LGF e PA66-LGF até soluções LCF de alto desempenho, nossa equipe técnica pode ajudá-lo a selecionar o comprimento de fibra, o teor de fibra e a matriz polimérica adequados para sua aplicação.

Discuta suas necessidades de material.
