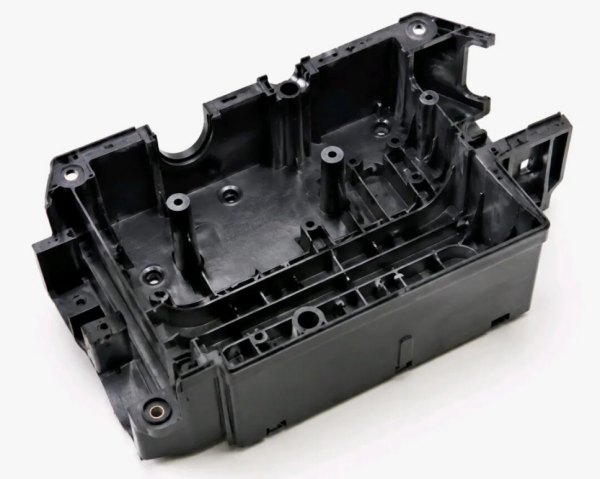

3 Defeitos Críticos Ocultos Dentro de Peças Plásticas de Parede Espessa com Alto Teor de Carga
Plásticos com alto teor de fibra de vidro e cargas minerais são amplamente utilizados em aplicações estruturais automotivas, de eletrodomésticos e industriais porque oferecem excelente rigidez, resistência e estabilidade dimensional.
No entanto, componentes moldados de parede espessa feitos de plásticos altamente carregados são altamente suscetíveis a defeitos internos ocultos, incluindo vazios internos, delaminação e pontos frios.
Como esses defeitos ficam ocultos sob a superfície, muitas vezes não podem ser detectados por meio de inspeção visual comum. Durante a operação real, defeitos internos podem se tornar áreas de concentração de tensão, causando trincas, vazamentos, falhas repentinas e rejeição cara de lotes.
Índice
-
Por que peças plásticas de parede espessa e altamente carregadas são mais propensas a defeitos internos?
-
Vazios Internos / Cavidades de Retração
-
Delaminação / Separação entre Camadas
-
Pontos Frios / Manchas Escuras Internas
1. Por que peças plásticas de parede espessa e altamente carregadas são mais propensas a defeitos internos?
Em comparação com plásticos altamente carregados, plásticos convencionais sem carga geralmente possuem melhor fluidez e comportamento de retração mais uniforme, resultando em menos riscos de moldagem.
No entanto, após a adição de grandes quantidades de fibra de vidro ou cargas minerais, a viscosidade do fundido aumenta significativamente. O material se torna mais difícil de fluir, preencher e compactar durante a moldagem por injeção.
Dois Grandes Desafios das Estruturas de Parede Espessa
1. Caminhos de Fluxo Mais Longos e Resfriamento Desigual
Durante a moldagem por injeção, o plástico fundido em contato com a superfície mais fria do molde solidifica primeiro, formando uma camada externa endurecida. Enquanto isso, o material interno esfria muito mais lentamente, criando uma grande diferença de temperatura entre a superfície e o núcleo.
2. Maior Retração de Resfriamento em Seções Espessas
Seções espessas apresentam maior retração volumétrica durante o resfriamento. Manter pressão de recalque suficiente e obter fusão uniforme do material tornam-se muito mais difíceis.
Quando o fluxo do fundido, a transferência de calor ou a ligação molecular ficam desequilibrados, podem se formar defeitos internos ocultos dentro do componente.
Esses defeitos geralmente são invisíveis durante a inspeção visual convencional e normalmente exigem análise destrutiva por corte de seção ou métodos avançados de inspeção não destrutiva, como escaneamento por TC.

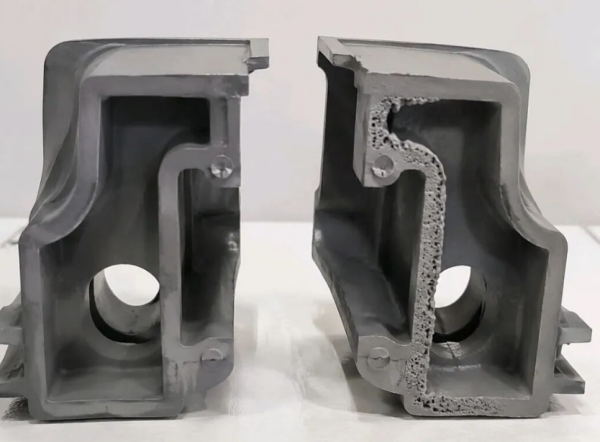

2. Vazios Internos / Cavidades de Retração: Áreas Ocas Ocultas Dentro de Peças Estruturais
1. Características do Defeito
A superfície externa do componente pode parecer completamente normal, sem defeitos visíveis. No entanto, após cortar a seção de parede espessa, podem ser observados vazios ou cavidades internas irregulares.
Esses vazios internos reduzem a área efetiva de suporte de carga e enfraquecem significativamente o desempenho estrutural. Sob tensão mecânica, os componentes podem trincar ou fraturar, enquanto peças de vedação podem desenvolver problemas de vazamento.

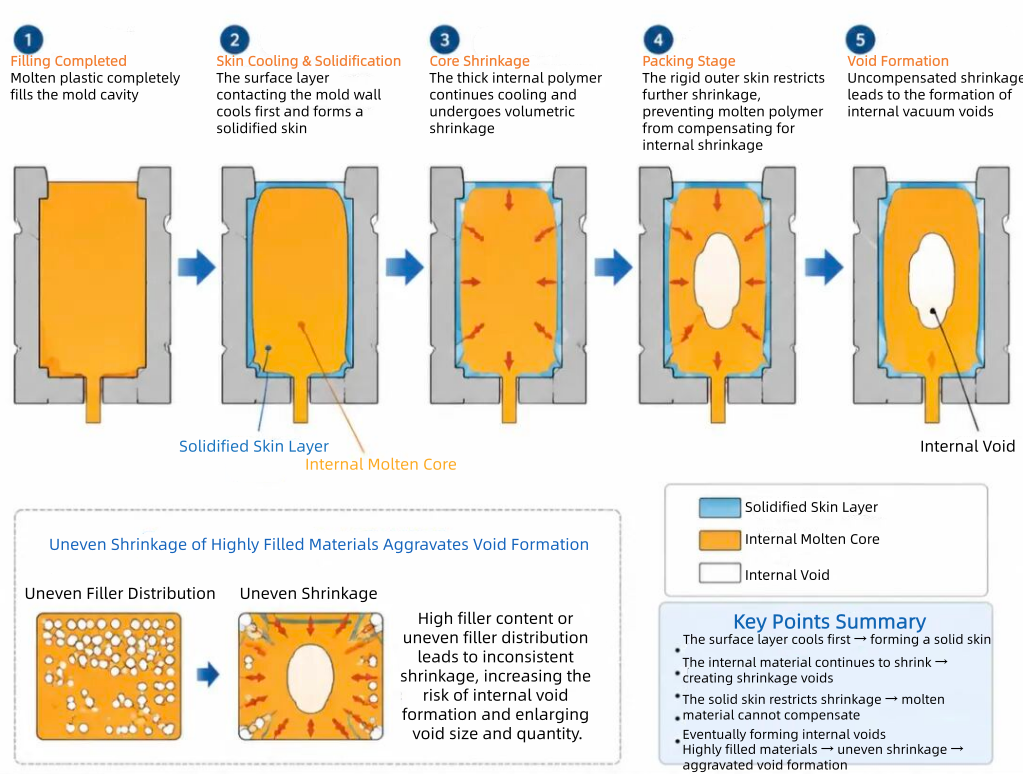

2. Mecanismo de Formação
Após o plástico fundido preencher completamente a cavidade do molde, o material em contato com a parede do molde esfria e solidifica primeiro, criando uma casca externa rígida.
O plástico fundido interno continua esfriando e retraindo. No entanto, a camada externa endurecida restringe a contração adicional.
Durante a etapa de recalque, não há material fundido suficiente disponível para compensar a retração, formando eventualmente vazios internos por vácuo.
Para materiais altamente carregados, a retração desigual entre a matriz polimérica e as cargas pode aumentar ainda mais o risco de formação de vazios.
3. Principais Causas
-
Espessura local excessiva da parede ou transições bruscas de espessura.
-
Alta taxa de retração do material.
-
Pressão de injeção ou pressão de recalque insuficiente.
-
Localização do ponto de injeção muito distante das áreas de parede espessa.
-
Ventilação deficiente do molde ou projeto inadequado dos canais de resfriamento.
4. Soluções de Melhoria
① Otimização do Projeto da Peça
-
Manter espessura de parede uniforme em todo o componente.
- Adicione estruturas ocas, nervuras ou recursos de redução de material em áreas espessas para reduzir o acúmulo excessivo de material.
② Otimização da Seleção de Materiais
- Selecione plásticos altamente preenchidos com baixa contração e boa fluidez.
- Garanta uma dispersão uniforme do material de enchimento para melhorar a estabilidade dimensional e reduzir o estresse interno.
③ Otimização do Processo de Moldagem por Injeção
- Aumente a temperatura do fundido e a temperatura do molde para retardar a solidificação prematura da superfície.
- Prolongue o tempo de recalque e aplique pressão de recalque em múltiplos estágios para fornecer compensação contínua de material durante a contração de resfriamento.
④ Otimização do Projeto do Molde
- Posicione o ponto de injeção mais próximo das áreas de paredes espessas para encurtar os caminhos de fluxo e reduzir a perda de pressão.
- Adicione canais de ventilação próximos às seções espessas para melhorar a remoção de gases.
- Aplique canais de resfriamento conformais para obter uma distribuição mais uniforme da temperatura do molde.

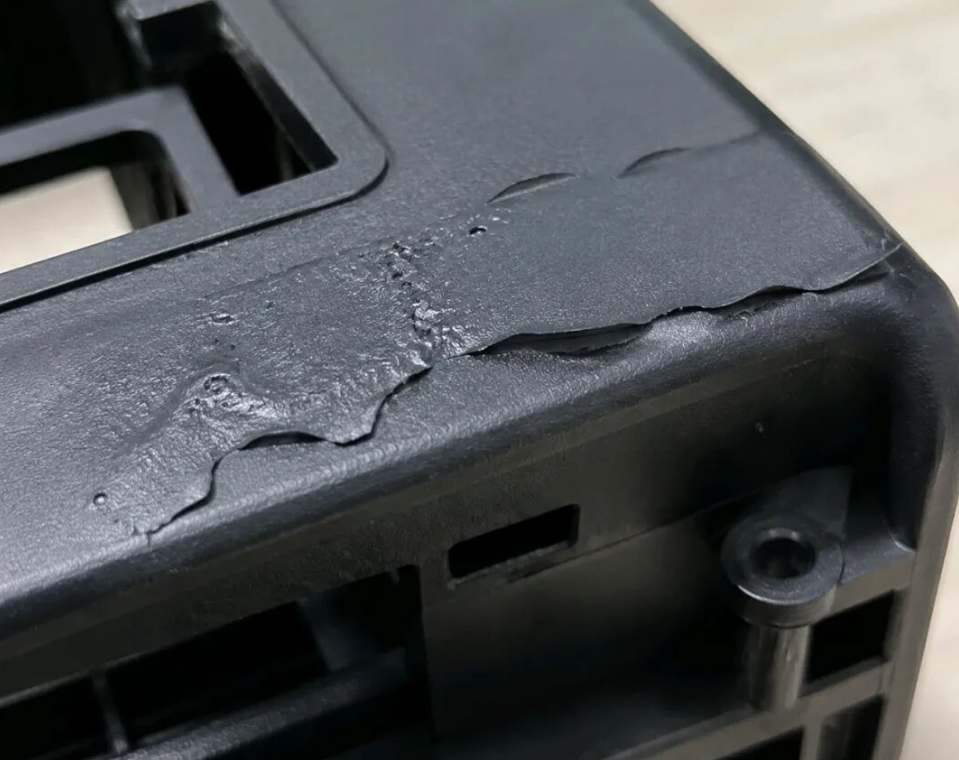

3. Delaminação / Separação entre Camadas: Camadas Ocultas que Reduzem Drasticamente a Resistência Mecânica
1. Características do Defeito
Uma inspeção da seção transversal revela padrões claros em camadas, indicando que as camadas de material não conseguiram se fundir adequadamente.
As camadas podem se separar facilmente ao longo da interface fraca mesmo sob tensão mecânica relativamente baixa.
Esse defeito causa uma redução significativa na resistência ao impacto e na resistência à flexão, tornando-o um dos defeitos internos mais graves em componentes plásticos estruturais.
2. Mecanismo de Formação
Plásticos altamente preenchidos possuem maior viscosidade do fundido e menor fluidez em comparação com materiais não preenchidos. Durante o preenchimento do molde, o fundido pode se dividir em várias frentes de fluxo.
Quando diferentes fluxos de fundido com diferentes temperaturas e velocidades de fluxo se encontram, as cadeias poliméricas podem não conseguir se interpenetrar e se fundir adequadamente.
Após o resfriamento, uma camada de separação permanente é formada no interior da peça.
Altas velocidades de injeção podem gerar efeitos de jateamento e fluxo instável na cavidade, enquanto o refluxo do fundido durante o preenchimento pode intensificar ainda mais a delaminação.
3. Principais Causas
- A temperatura do fundido e a temperatura do molde são muito baixas, resultando em baixa fluidez do material.
- Vários pontos de injeção criam frentes de fluxo separadas com ângulos de junção excessivos.
- A velocidade de injeção é muito alta, causando defeitos de jateamento.
- A secagem insuficiente dos materiais plásticos permite que a umidade impeça a fusão adequada entre as camadas do fundido.
4. Soluções de Melhoria
① Aumentar a Temperatura para Melhorar a Fluidez
- Aumente a temperatura do cilindro e a temperatura do molde para reduzir a viscosidade do fundido e promover uma melhor fusão entre as frentes de fluxo.
② Otimizar o Projeto dos Canais de Alimentação e Pontos de Injeção do Molde
- Reduza o número de pontos de injeção quando possível.
- Minimize o ângulo entre os fluxos de fundido convergentes.
- Projete transições suaves nos canais de alimentação para evitar jateamento e comportamento instável de preenchimento.
③ Ajustar os Parâmetros de Injeção
- Aplique injeção em múltiplos estágios com preenchimento controlado em baixa velocidade nas áreas críticas.
- Evite jateamento e impeça o refluxo instável do fundido durante o preenchimento.
④ Melhorar a Preparação do Material
- Seque completamente as matérias-primas antes da moldagem para remover a umidade.
- Prolongue adequadamente a etapa de recalque e use pressão de retenção para melhorar a adesão entre camadas.

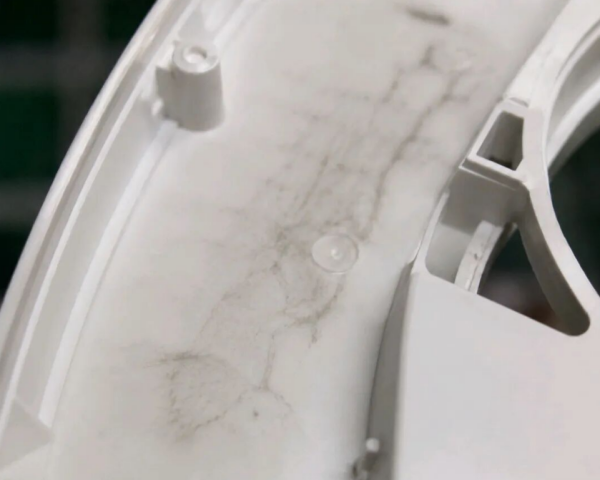

4. Rebarbas Frias / Pontos Escuros Internos: Defeitos de Aparência Combinados com Áreas Ocultas de Concentração de Tensão
1. Características dos Defeitos
Listras e manchas escuras, opacas ou foscas podem aparecer na superfície ou no interior do componente.
Esses defeitos geralmente são causados por distribuição irregular do material de enchimento, fluxo de fundido instável ou fusão insuficiente entre diferentes regiões do material.
Além de afetar a aparência, essas áreas geralmente apresentam menor resistência de união e tornam-se zonas potenciais de concentração de tensões, reduzindo a confiabilidade geral do componente.
2. Mecanismo de Formação
Uma parte do material de baixa temperatura acumulado no sistema de canais ou na extremidade frontal do cilindro pode entrar na cavidade do molde junto com o fluxo normal de plástico fundido.
Como o material frio e o fundido quente apresentam diferenças significativas de temperatura e viscosidade, a fusão completa não pode ser alcançada.
O jato frio fica preso dentro ou próximo à superfície da peça moldada, criando manchas de cor escura ou marcas irregulares.
Para componentes de parede espessa, o fluxo de fundido frequentemente se divide em múltiplas correntes, aumentando a possibilidade de o material frio ficar preso e formar defeitos internos.
3. Causas Comuns
- A temperatura do fundido ou do molde está muito baixa.
- A velocidade de injeção é muito baixa, permitindo que a frente de fundido esfrie prematuramente.
- A ramificação excessiva dos canais aumenta áreas desnecessárias de convergência do fundido.
- A ventilação inadequada causa retenção de gás ao redor das regiões de material frio.
4. Soluções de Melhoria
① Aumentar a Temperatura para Reduzir as Diferenças Térmicas
- Aumentar a temperatura do cilindro e do molde para melhorar as condições de fusão e promover uma melhor união.
② Otimizar a Velocidade de Injeção
- Aumentar adequadamente a velocidade de injeção para reduzir o tempo de enchimento e diminuir o resfriamento prematuro da frente de fundido.
③ Melhorar o Projeto do Molde
- Simplificar os sistemas de canais para reduzir pontos desnecessários de junção do fluxo.
- Adicionar poços de retenção de material frio para capturar o material de baixa temperatura antes que ele entre em áreas críticas.
④ Otimização Adicional
- Melhorar a ventilação nas áreas de convergência do fluxo de fundido.
- Adicionar modificadores de fluxo adequados quando necessário para melhorar a compatibilidade do fundido e o desempenho do processamento.
Conclusão: A Prevenção de Defeitos Internos Requer a Otimização do Material, do Processo e do Molde
Para componentes plásticos de parede espessa com alto teor de enchimento, os defeitos internos geralmente são invisíveis durante inspeções convencionais, mas podem afetar seriamente a confiabilidade a longo prazo, o desempenho mecânico e a segurança do produto.
Uma solução bem-sucedida requer otimização abrangente na seleção de materiais, projeto da peça, parâmetros de moldagem por injeção e estrutura do molde.
Ao selecionar termoplásticos reforçados de alto desempenho com retração controlada, otimizar as condições de processamento e melhorar o projeto do molde, os fabricantes podem reduzir significativamente os riscos de vazios, delaminação e defeitos causados por material frio.
Para aplicações estruturais leves e projetos de substituição de metal, o controle da qualidade interna é essencial para alcançar desempenho estável e produção confiável.
Perguntas Frequentes Sobre Defeitos em Plásticos com Alto Teor de Enchimento
Por que os plásticos reforçados com fibra de vidro desenvolvem vazios internos?
Os vazios internos geralmente ocorrem porque seções espessas apresentam retração de resfriamento desigual. Quando a superfície externa solidifica antes do núcleo, a compensação insuficiente de pressão pode criar cavidades internas.
Os defeitos internos em peças moldadas por injeção podem ser detectados visualmente?
Não. Muitos defeitos internos, como vazios e delaminação, ficam ocultos sob a superfície e não podem ser identificados por inspeção visual normal. Métodos avançados de inspeção, como tomografia computadorizada ou análise de seções, geralmente são necessários.
Como os termoplásticos reforçados com fibras longas podem melhorar a confiabilidade estrutural?
Os termoplásticos reforçados com fibras longas proporcionam melhor transferência de carga, maior resistência ao impacto, melhor estabilidade dimensional e menor empenamento em comparação com materiais convencionais reforçados com fibras curtas.
