Na produção diária de moldagem por injeção, a limpeza da rosca e do cilindro afeta diretamente a aparência do produto final, sua resistência mecânica e a eficiência das trocas de cor ou material. Em muitos casos, quando a taxa de defeitos permanece alta, a causa principal costuma ser a presença de partículas pretas carbonizadas residuais, fibras de cores misturadas ou depósitos de material degradado formados durante o processamento prolongado em altas temperaturas.

A limpeza profissional vai muito além da simples passagem de material de purga pela máquina. Envolve um processo abrangente que combina princípios de reologia, termodinâmica e mecânica para remover eficazmente a contaminação e restaurar condições de processamento estáveis.

1. Físico e C química Natu re de Contaminação de Parafusos

Para melhorar a eficiência da limpeza, o primeiro passo é entender como os contaminantes se formam e aderem às superfícies da rosca e do cilindro.

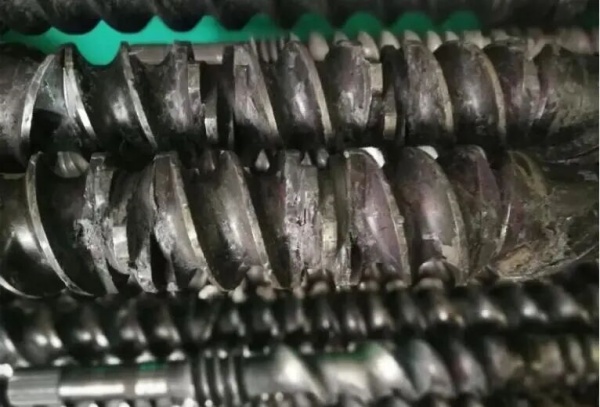

1.1 Formação de Depósitos Carbonizados

O material tende a se acumular em zonas mortas, como raízes de roscas, áreas de válvulas de retenção e folgas estreitas. Sob exposição prolongada a altas temperaturas, os polímeros retidos oxidam e se decompõem gradualmente, formando eventualmente uma camada carbonizada dura.

Esses depósitos de carbono apresentam uma adesão extremamente forte, o que dificulta sua remoção utilizando apenas a força de cisalhamento limitada gerada pela purga comum.

1.2 Resíduo de Cor e Adesão Polar

Muitos pigmentos, como o negro de fumo e os pigmentos vermelhos orgânicos, possuem alta polaridade e tendem a aderir fortemente a imperfeições microscópicas na superfície de componentes metálicos. Além disso, materiais polares como o PA e o EVOH apresentam forte afinidade com superfícies metálicas, resultando em manchas de cor persistentes e purga incompleta durante as trocas de produto.

2. Métodos de limpeza convencionais e princípios técnicos

Os métodos de limpeza industrial são geralmente divididos em quatro categorias, cada uma baseada em diferentes mecanismos físicos ou químicos.

2.1 Método de Deslocamento Físico

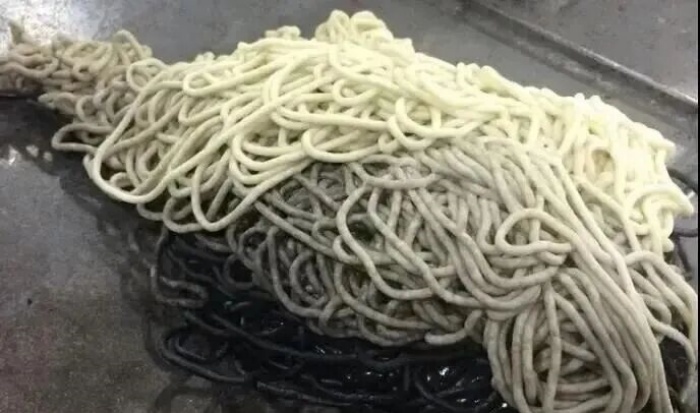

Este método baseia-se na diferença de viscosidade entre o material de purga e a resina residual para conseguir o deslocamento.

Um princípio fundamental é a extrusão de alta viscosidade. Normalmente, são utilizados materiais com índice de fluidez (IF) mais baixo e viscosidade de fusão mais alta do que a resina de produção, como o PE de alto peso molecular ou compostos de purga específicos.

Fundidos com maior viscosidade geram forças de cisalhamento mais intensas contra a parede do tambor, removendo gradualmente os contaminantes residuais.

Recomenda-se uma estratégia de limpeza por pulsos, alternando a velocidade da rosca para criar flutuações de pressão que ajudam a desalojar o material preso em zonas mortas.

2.2 Método de Decomposição Química

Este método baseia-se em componentes ativos em agentes de purga química que reagem em condições de alta temperatura.

Agentes expansores e surfactantes penetram em frestas e cantos sem saída. Com o aumento da temperatura, eles se expandem e quebram as estruturas moleculares carbonizadas, amolecendo os resíduos para descarte.

Recomenda-se um tempo de imersão de vários minutos para garantir a eficácia total da reação.

2.3 Método de Abrasão Física

Partículas finas e duras, como fibra de vidro, carbonato de cálcio ou partículas cerâmicas, são adicionadas à resina de suporte.

Durante a rotação do parafuso, essas partículas atuam como uma lixa em movimento, removendo gradualmente depósitos persistentes das superfícies metálicas.

No entanto, a dureza das partículas deve permanecer abaixo da dureza da superfície nitretada do parafuso (geralmente HV1000) para evitar danos aos componentes de precisão.

2.4 Limpeza completa por desmontagem

Este método é utilizado apenas em casos de contaminação severa, obstrução do barril ou manutenção profunda programada.

Escovas de arame de aço nunca devem ser usadas. Recomenda-se o uso de escovas ou raspadores de cobre. A limpeza ultrassônica, quando disponível, proporciona o menor dano ao equipamento.

3. Estratégias de limpeza especializadas para diferentes materiais

3.1 Materiais termossensíveis (PVC, POM)

O PVC se decompõe em altas temperaturas e libera gás cloreto de hidrogênio, que pode corroer severamente os equipamentos.

A limpeza deve ser realizada em temperaturas normais de processamento, utilizando compostos de purga de PVC específicos. Posteriormente, materiais estáveis como PE ou PP devem ser utilizados em baixa velocidade para selar o cilindro e evitar a degradação durante a parada.

3.2 Transição de cores: do escuro para o claro

Recomenda-se uma estratégia de limpeza passo a passo. Primeiro, utilize uma resina de base natural do mesmo sistema de materiais, seguida de compostos químicos de purga para uma limpeza mais profunda.

Um método de gradiente de temperatura também pode ser aplicado aumentando as temperaturas do meio e da parte traseira do cilindro em 20 a 30 °C para reduzir a viscosidade e melhorar o fluxo, combinado com uma maior contrapressão para uma limpeza mais rápida.

3.3 Materiais para Altas Temperaturas (PEEK, PPS)

Os materiais de purga convencionais podem carbonizar em altas temperaturas, agravando a contaminação em vez de removê-la.

O método correto é o resfriamento em etapas: primeiro, utilize compostos de purga de alta temperatura (resistência acima de 400°C) e, em seguida, reduza gradualmente a temperatura do cilindro enquanto transita entre resinas transportadoras de temperatura média e baixa.

4. Cinco parâmetros de engenharia essenciais para a eficiência da limpeza

4.1 Contrapressão

A contrapressão deve ser aumentada durante a limpeza, normalmente de 1,5 a 2 vezes a configuração normal de produção.

Uma maior contrapressão melhora a compactação do material fundido, remove o ar aprisionado e aumenta o contato com áreas de difícil acesso.

4.2 Velocidade do parafuso

Alternar entre velocidades altas e baixas é mais eficaz do que operar em velocidade constante.

A alta velocidade melhora a remoção por cisalhamento, enquanto a baixa velocidade aumenta o tempo de reação. Essa combinação melhora a turbulência interna e a cobertura da limpeza.

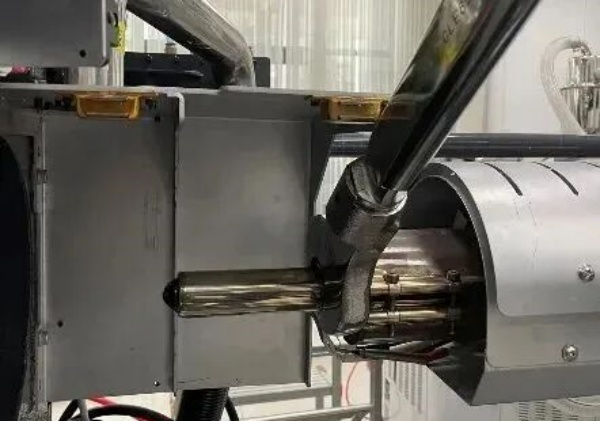

4.3 Condição de contato do bico

Quando for seguro, mantenha o bico fechado durante a limpeza para gerar pressão interna.

Essa pressão armazenada ajuda a expelir resíduos incrustados e melhora a eficiência geral da purga.
