Cristalinidade de compósitos termoplásticos: uma visão geral abrangente

Resumo

Os compósitos termoplásticos transformaram a engenharia de materiais devido às suas propriedades. reciclabilidade, tolerância a danos e flexibilidade de fabricação No cerne de sua atuação reside cristalinidade , um fenômeno em escala molecular que rege quase todos os comportamentos de materiais compósitos, desde a resistência à tração até a resistência química.

Em termoplásticos semicristalinos, como sulfeto de polifenileno (PPS) e poliétercetona (PEKK) A cristalização cria uma interação complexa entre regiões cristalinas ordenadas e domínios amorfos desordenados Tecnologias modernas de fabricação, incluindo colocação automatizada de fibra (AFP) e colocação automática de fita (ATL) , introduzindo tanto oportunidades quanto desafios para o controle da cristalinidade.

Este relatório sintetiza os avanços recentes nos mecanismos de cristalização, analisa as relações entre os parâmetros de processamento e o desempenho do material e fornece informações para otimizar as propriedades dos compósitos por meio do controle da cristalinidade.

Fundamentos da cristalização em matrizes termoplásticas

Bases Moleculares da Cristalização de Polímeros

Os termoplásticos semicristalinos derivam suas propriedades distintivas de um processo de automontagem hierárquica :

• As cadeias de polímeros se dobram em estruturas lamelares (10–20 nm de espessura) ao esfriar.
• As lamelas se organizam em regiões esferulíticas (até 100 μm de diâmetro) .

Grau de cristalinidade (Xc) Normalmente varia entre 20 e 60% e depende de:

• Mobilidade restrita da cadeia devido a rigidez da estrutura aromática
• Nucleação heterogênea na interface fibra-matriz
• Limitações cinéticas decorrentes de taxas de resfriamento rápidas

O Equação de Avrami descreve a cinética da cristalização:

Para PPS reforçado com fibra de carbono (CF/PPS) em condições isotérmicas (225–240 °C), n ≈ 1,65–1,75, indicando nucleação mista influenciada pelas superfícies das fibras.

Interação fibra-matriz e transcristalinidade

As fibras de carbono atuam como agentes nucleantes, formando um camada transcristalina (TCL) na interface fibra-matriz:

• Espessura da TCL: 5–20 μm
• Formado quando:
  • A superfície da fibra proporciona sítios de nucleação heterogênea
  • Os gradientes de temperatura promovem crescimento direcional de cristais
  • As taxas de resfriamento estão abaixo do limiar crítico de resfriamento (~100 °C/min para PPS)

Efeito no desempenho mecânico :

• A resistência ao cisalhamento interfacial aumenta em 14,2%.
• Camadas de camada fina (TCL) excessivamente espessas (>15 μm) podem reduzir a resistência.

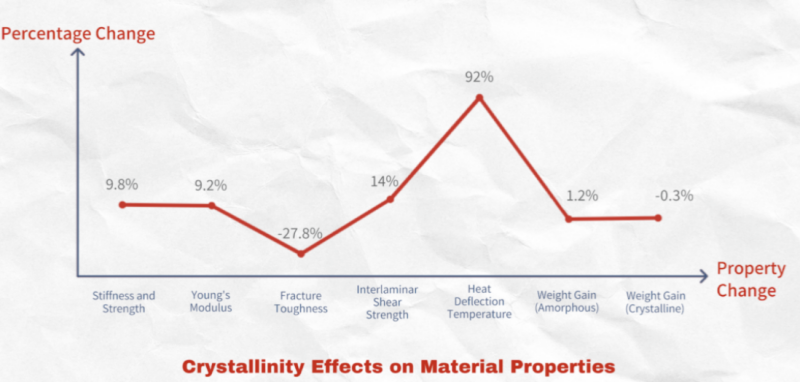

Relações entre cristalinidade e propriedades

Desempenho mecânico

• Rigidez e resistência: Cristalinidade 51% → 62%: Módulo de armazenamento ↑ 9,8%, Módulo de Young ↑ 9,2% (não linear acima de 50%)
• Tenacidade à fratura: A cristalinidade de 17% a 44% reduz a tenacidade do Modo I em 27,8%; o valor ideal situa-se entre 30% e 35%.
• Propriedades interlaminares: Resfriamento lento (0,5 °C/min) ↑ ILSS 14%; AFP de alta velocidade (>5 m/min) ↓ ILSS 18%

Estabilidade térmica e química

• HDT: 135 °C → 260 °C (20% → 60% Xc)
• Resistência química: ganho de peso na imersão em combustível de 1,2% para 0,3%

Otimização de parâmetros de processamento

Controle da taxa de resfriamento

Manter um ambiente adequado janela de cristalização Propriedades equilibradas. Exemplo: A temperatura do molde CF/PPS de 87–270 °C permite a cristalização isotérmica. Laser a 380 °C, molde a 120 °C → Xc 44,1%, tempo de ciclo reduzido em 80%.

Efeitos da temperatura no mofo

• Afeta o gradiente de resfriamento, o crescimento de cristais e as tensões residuais.
• Aumentar Ttool de 40 °C para 120 °C eleva Xc de 17,6% para 44,1%.

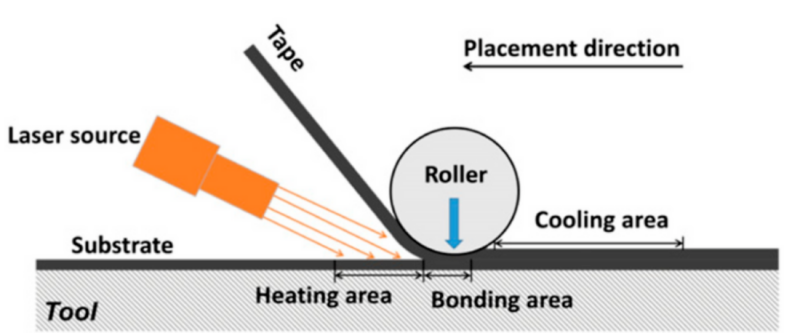

Entrada de energia do laser e velocidade de posicionamento

• Temperaturas mais altas do laser derretem microcristais de polímero e aumentam a mobilidade.

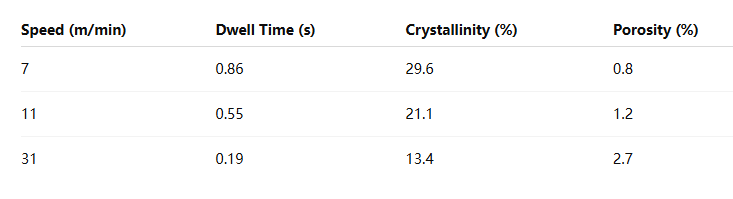

• Velocidade de deposição: mais rápida → cristalização mais curta → menor Xc
• O recozimento posterior recupera 60–80% de Xc.

Técnicas avançadas de caracterização

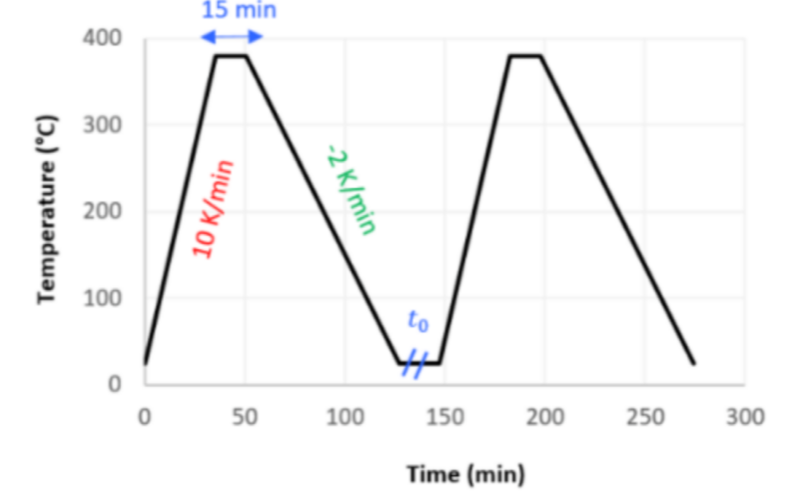

Calorimetria diferencial de varredura (DSC)

• Cristalização a frio (Tcc) durante o aquecimento
• Pico de fusão (Tm)

Microscopia Eletrônica de Varredura (MEV)

• Camadas transcristalinas de 5 a 15 μm ao longo das fibras
• Esferulitos de 10 a 50 μm
• Fratura interlaminar através de regiões amorfas
• EDS: enriquecimento de enxofre em regiões cristalinas

Difração de raios X (DRX)

Função de orientação de Hermans:

TCL altamente orientada: f ≈ 0,8–0,9; Esferulitos em massa: f ≈ 0,2–0,3

Implementação Industrial

Aeroespacial – Painéis de Fuselagem CF/PEKK

Boeing 787 Dreamliner: CF/PEKK, Xc 35–40%

• Tempo de consolidação reduzido em 85%
• Redução de peso de 12%
• Temperatura de serviço até 200 °C
• Laser a 400 °C, molde a 150 °C, velocidade de 5 m/min, resfriamento a 50 °C/min

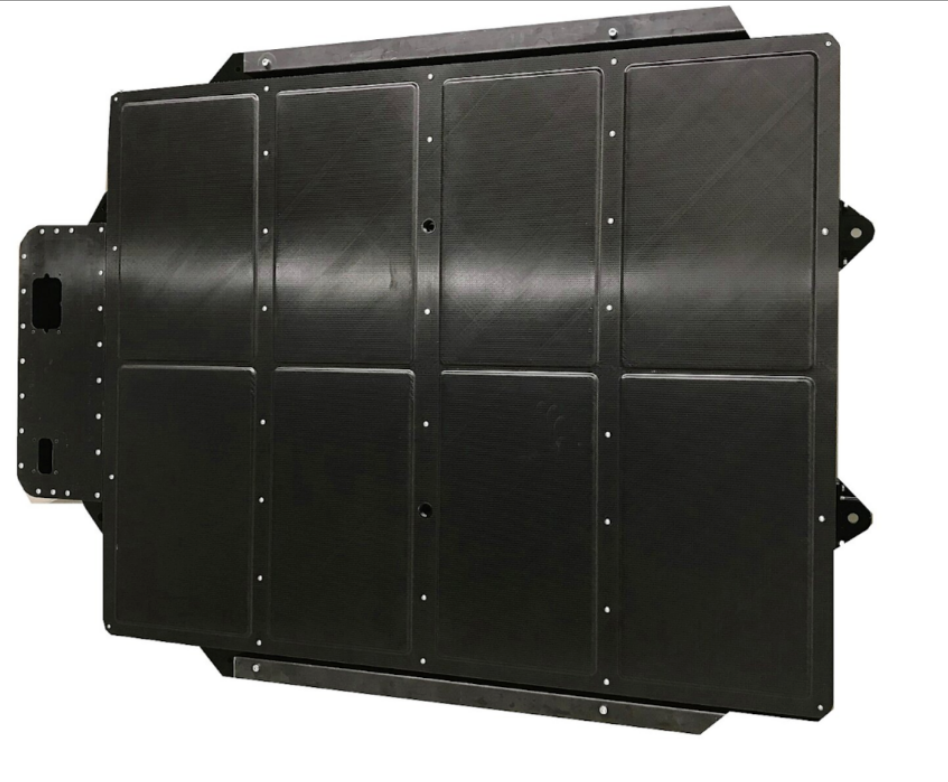

Automotivo – Bandejas de bateria CF/PPS

BMW i3: AFP CF/PPS, Xc 28%

• ILSS 45 MPa, resistência ao impacto 8 kJ/m²
• Tempo de ciclo: 30 s/camada
• Recozimento pós-IR → Xc 35%

Direções Futuras

• Aprendizado de máquina: prever Xc com precisão de 2%
• Nucleação de nanopartículas: 0,5% em peso de óxido de grafeno → cristalização mais rápida
• Monitoramento in situ: Sensores de fibra Bragg detectam Xc em tempo real.
• Mapeamento Morfologia-Desempenho: Gêmeos digitais correlacionam a distribuição de esferulitos com a vida útil à fadiga.

Conclusão

O controle da cristalinidade é fundamental para o desempenho dos compósitos termoplásticos. Ao regular:

• Taxa de resfriamento: 2,5–10.000 °C/min
• Temperatura do molde: 40–280 °C
• Velocidade de colocação: 5–31 m/min
• Alcançar Xc: 17–62%

Tecnologias emergentes como aprendizado de máquina e sensores in situ podem reduzir os ciclos de desenvolvimento em 70%, ao mesmo tempo que melhoram a utilização de materiais.
