Principais considerações no projeto de moldes de injeção para conectores

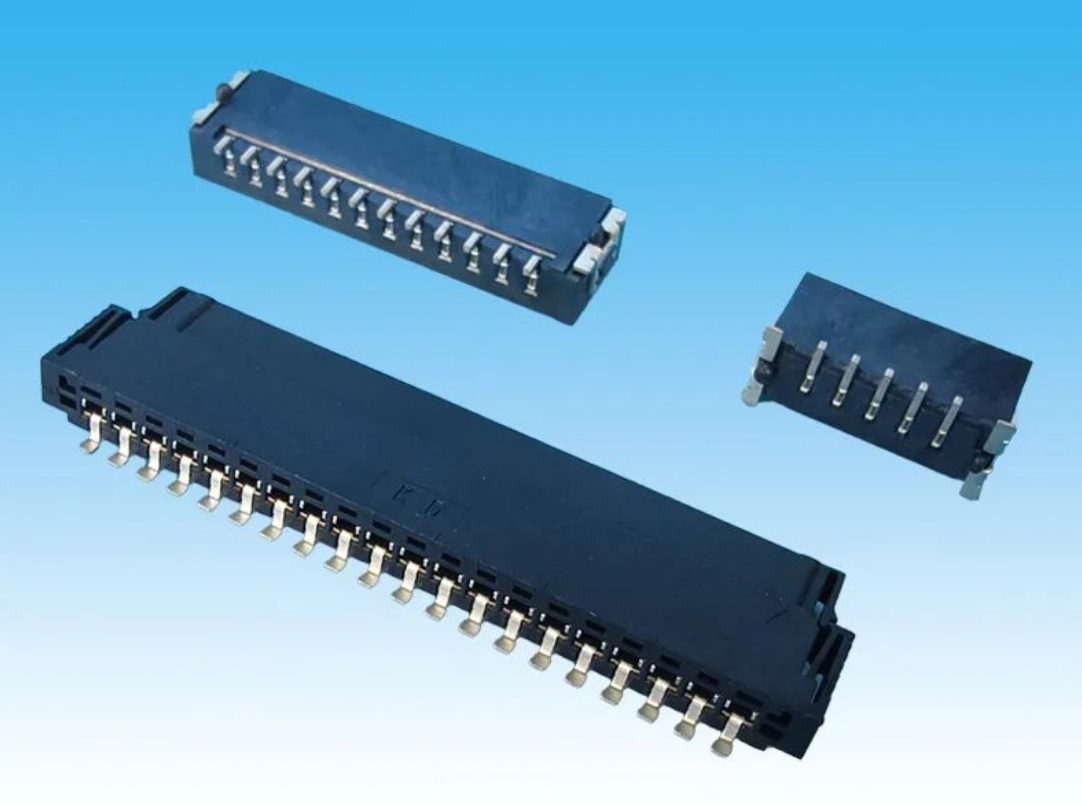

■ Classificação de Precisão de Moldes
Com base nos requisitos de precisão dos conectores, os moldes são classificados em três níveis: padrão (tolerância de ±0,05 mm), precisão (±0,02 mm) e ultraprecisão (±0,01 mm). Por exemplo, um conector de smartphone com dimensões de 10 mm × 5 mm × 2 mm e uma tolerância de ±0,01 mm requer um projeto de molde de ultraprecisão, combinado com polimento espelhado (Ra ≤ 0,1 μm) e um sistema de posicionamento de ponto zero.
■ Seleção do material do molde
O material da cavidade afeta diretamente a vida útil do molde e a precisão do produto. O aço P20 (HRC 30–35) é normalmente usado para conectores padrão; o S136 (HRC 52–54, resistente à corrosão) para conectores de precisão; e o SKD11 (HRC 60–62, alta resistência ao desgaste) para conectores de ultraprecisão. Em um de nossos projetos de moldes para conectores LCP, o SKD11 com tratamento de nitretação atingiu uma vida útil da cavidade de até 1 milhão de ciclos sem desgaste superficial.
■ Estratégia de Equilíbrio de Portões e Alimentação
Os canais de injeção pontuais são adequados para conectores multicavidades pequenos (por exemplo, conectores de 2,5 mm), com diâmetro de 0,5 a 1,0 mm, permitindo a remoção automática do excesso de material. Os canais de injeção submarinos são frequentemente usados para peças com acabamento estético, mas a concentração de tensão deve ser considerada. Em um caso, um canal de injeção submarino reduziu a força de inserção do conector em 15%, problema que foi resolvido com a troca para um canal de injeção em leque. Os sistemas de canais quentes são ideais para produção em larga escala (por exemplo, conectores automotivos), eliminando marcas de gotejamento frio e reduzindo as taxas de refugo. No entanto, o controle preciso da temperatura (±1 °C) é crucial — para materiais LCP, a temperatura do canal quente deve ser mantida em 340 ± 2 °C.
■ Equilibrando Eficiência e Controle de Empenamento
O tempo de resfriamento representa mais de 60% do ciclo de moldagem por injeção. Os moldes para conectores devem adotar o resfriamento conforme em vez dos canais perfurados convencionais. Em um molde para microconector, o resfriamento conforme impresso em 3D reduziu o tempo de resfriamento de 12 segundos para 6 segundos e diminuiu a deformação de 0,05 mm para 0,02 mm. Para conectores de paredes finas (espessura da parede ≤ 0,5 mm), recomenda-se o uso de insertos de cobre-berílio, que oferecem condutividade térmica cinco vezes maior que a do aço.
■ O “Guardião Invisível” dos Produtos de Precisão
O projeto de ejeção deve evitar deformações. O diâmetro do pino ejetor deve ser ≥ 0,8 mm para evitar marcas, e o equilíbrio da ejeção deve ser controlado com uma tolerância de ≤ 0,02 mm. Para conectores de cavidade profunda (por exemplo, conectores D-sub), recomenda-se um sistema combinado de placa extratora e pino ejetor. Em um caso, o uso exclusivo de pinos ejetores causou uma deformação de 0,1 mm, que foi reduzida para ≤ 0,03 mm após a adoção de uma placa extratora.
■ Cadeia de Processos de Fabricação de Precisão
A fabricação de moldes deve seguir um processo completo: usinagem de desbaste → acabamento → tratamento térmico → tratamento de superfície. A fresagem de alta velocidade (20.000 rpm) é utilizada para o desbaste, enquanto a eletroerosão a fio (EDM) garante uma precisão de acabamento de ±0,005 mm. O polimento da cavidade é realizado com lixa diamantada (de grão 800 a 12.000). Em um molde de ultraprecisão, as dimensões da cavidade de 10 mm ± 0,005 mm alcançaram uma taxa de aprovação de 100% na inspeção por máquina de medição por coordenadas (CMM).
■ Otimização dos parâmetros de moldagem de teste
A moldagem de teste deve validar todo o processo: enchimento, compactação, resfriamento e ejeção. O tempo de enchimento deve ser otimizado por meio de simulação CAE (por exemplo, Moldflow) para garantir uma velocidade uniforme da frente de fusão (variação ≤ 10%). A pressão de compactação deve ser determinada utilizando o método de controle de peso, com gradientes de pressão (por exemplo, 60%–40%–20%) alinhados com a contração do material. Em um caso, a pressão de compactação excessiva causou rebarbas (0,05 mm), que foram resolvidas reduzindo a pressão e aumentando o tempo de compactação.
■ Critérios quantitativos de aceitação de moldes
A aceitação do molde deve atender aos seguintes critérios:
① Precisão dimensional (tolerância da cavidade ±0,005 mm)
② Qualidade da superfície (Ra ≤ 0,2 μm, sem riscos ou marcas de gás)
③ Vida útil do molde (500.000 ciclos para moldes padrão; 1.000.000 ciclos para moldes de precisão)
④ Eficiência de produção (tempo de ciclo ≤ 60 segundos)
